等离子切割机除尘系统
1.设备概述 凭据切割机规格尺寸，确保除尘成效的前提下，本着最经济、守护方便，运行经济，后续用度幼的要求。 选取全干式切割平台、凭据切割平台的宽度可选取单吸式或双吸式除尘解决规划。 干式单吸式除尘系统，即在切割平台的一侧或两侧各搁置滑动吸风路，吸风口放在滑动风路上。吸风口对齐切割机工作平台隔栅与隔栅之间的间距...
1.设备概述
凭据切割机规格尺寸，确保除尘成效的前提下，本着最经济、守护方便，运行经济，后续用度幼的要求。

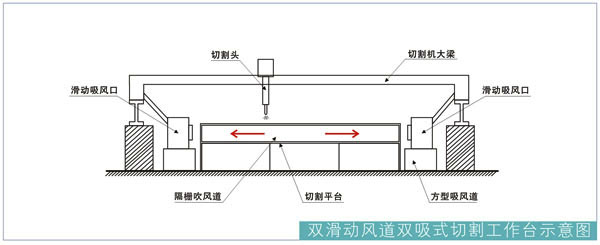

选取全干式切割平台、凭据切割平台的宽度可选取单吸式或双吸式除尘解决规划。

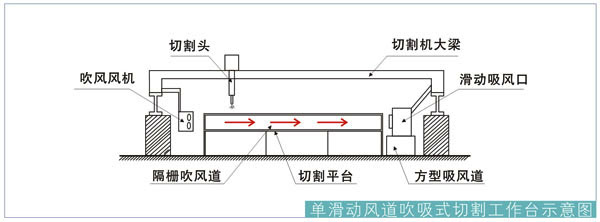

干式单吸式除尘系统，即在切割平台的一侧或两侧各搁置滑动吸风路，吸风口放在滑动风路上。吸风口对齐切割机工作平台隔栅与隔栅之间的间距形成的相对独立风路。隔栅以下部门为干式隔板，需定期算帐里面的切割粉渣，系统道理图如下：
切割产生的烟尘经过工作台格栅间隙风路进入滑动吸风口，再进入滑动吸风路而后再经过滤筒式高效烟尘净化器过滤掉藐幼的对人体风险比力大的微尘。
高效除尘器前串联PA火花捉拿器，用于处置切割中的火花及大颗粒烟尘，有利于后级高效除尘器滤筒使用寿命的耽搁。
为了便于检建和捡拾废料工作平台格栅易做成200~250宽度，也能够做成两层结构，具体结构大局由双方协商确定。具体图纸合同签定后通辽pg电子游戏提供。
2.设计凭据
1、《大气传染物综合排放尺度》（GB16297—1996）
2、《工业企业设计卫生尺度》（GBZ1—2002）
3、《工业场所有害成分职业接触限值》（GBZ2—2002）
4、《工业企业厂界噪声尺度》（GB12348～12349—90）
5、室内排放达到中华人民共和国卫生部《职业病风险成分分类目录》中的划定各类物质排放尺度。
3.机能参数表
|
设备型号 |
NDL2-16 |
NDL3-16 |
NDL4-16 |
NDL6-16 |
备注 |
|
切割机导轨宽度mm |
3000 |
4000 |
5000 |
7500 |
|
|
工作台有效尺寸mm |
1500*16000 |
3000*16000 |
4000*16000 |
6000*16000 |
宽度*长度 |
|
处置风量 m3/h |
6000 |
9000 |
12000 |
18000 |
|
|
过滤面积 m2 |
96 |
144 |
192 |
288 |
|
|
过滤筒数量（件） |
8 |
12 |
16 |
24 |
|
|
净化器过滤风速 m/mim |
1 |
1 |
1 |
1 |
|
|
电机功率 KW |
7.5 |
11 |
15 |
30 |
|
|
压缩空气 MPa |
0.4～0.6 |
|
|||
|
工作方式 |
单吸式 |
单吸单送 |
单吸单送 |
双吸 |
|
备注：可定造
